Opis proizvoda

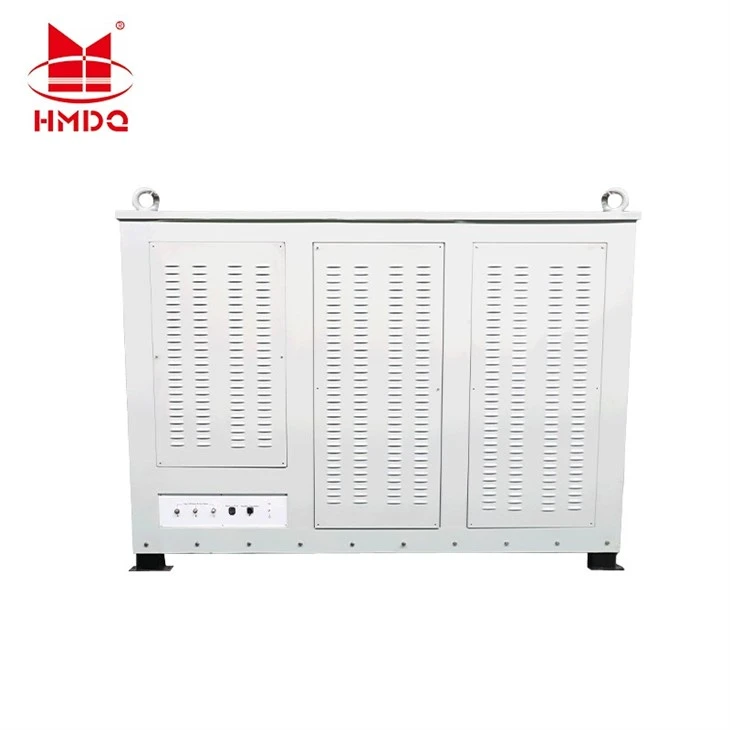

TheHMSLQ-10000A /14/24,2VTrofazni-sustav za ispitivanje porasta-struje visoke temperatureključna je oprema za-aplikacije visoke struje tijekom puštanja u rad električnih instalacija u raznim industrijama. Koristi se u elektranama, trafostanicama, električnim proizvodnim pogonima, istraživačkim ustanovama i laboratorijima, koji rade pod kratkoročnim-ili ciklusima rada s prekidima. Naš trofazni-sustav za ispitivanje porasta temperature od 10000 A ima stabilne performanse i praktičan rad i održavanje. Ovaj proizvod ima strukturu podijeljenog-tipa, koja se sastoji od dvije glavne komponente: upravljačke konzole i strujnog-transformatora za pojačanje.
Tehnički parametar
1. Regulator električnog napona (tri integrirane jedinice)
Regulator indukcijskog napona koristi izolirani indukcijski izlazni napon bez četkica, bez koronskog pražnjenja i iskrenja. Opremljen lamelama za-raspršivanje topline, omogućuje dugotrajan rad.
- Ulazni napon: 400 V/jedna-faza
- Nazivni kapacitet: 50kVA × 3
- Ulazna struja: 125A
- Izlazni napon: 25~650V
- Vrijeme rada: Manje od ili jednako 24 sata
- Način hlađenja: hlađenje cirkulacijom ulja
Kompenzacijski kondenzator:
1) Kapacitet: 300kvar, odstupanje kapaciteta ne smije premašiti 0~+5% nazivne vrijednosti
2) Nazivni napon: 0,69kV
3) Nazivna frekvencija: 50Hz
4) Razina izolacije: LI75/33
5) Nadmorska visina:<1000m
6) Temperatura okoline: -25 do +40 stupnjeva
7) Puzna staza vanjske izolacije kondenzatora: veća ili jednaka 2,5 cm/kV
8) Seizmička otpornost: Sposoban izdržati seizmički intenzitet 8 bez oštećenja
9) Tangens dielektričnog gubitka pri nazivnom naponu i temperaturi okoline od 20 stupnjeva: manje od ili jednako 0,002%
2. Inteligentni električni upravljački ormar
Kontrolni LCD zaslon koristi industrijsko računalo za uzorkovanje, sa signalnom pločom za uzorkovanje koja koristi pretvarač pasivnog signala. Višestruka zaštita od izolacije i oklopa u potpunosti eliminira destruktivne utjecaje visokog-napona probojnih napona i struja na kontrolno napajanje. Postavke parametara regulatora trajno se zadržavaju bez potrebe za ponovnom-konfiguracijom za istu seriju nakon gubitka napajanja. Testni podaci trajno se pohranjuju za 50 zapisa, što olakšava pregled i ispis.
- Nazivni ulazni kapacitet: 150kVA
- Ulazni napon: 415V/50Hz/tro-fazni
- Nazivna ulazna struja: 208,6A
- Pokazatelj izlazne struje: 10000A trofazni-zaslon
- Indikacija ulaznog napona: 450V
- Točnost mjerača: klasa 0,5 (digitalni)
- Postavka nadstruje: 0~10000A (tri-faze/jedna-faza podesiva)
- Ravnoteža struje: Izlazna struja može se proizvoljno prilagoditi za tro-fazni/jedno-fazni rad,
osiguravajući uravnotežen tro{0}}fazni izlaz.
- Prekostrujno vrijeme otpuštanja odbijanja: 7 mS
- Vremenski raspon: 0~999H
- Radno vrijeme: Manje od ili jednako 24 sata
- Način hlađenja: ventilator-hlađenje
3. Strujni-transformator za podizanje
Strujni-transformator za povećanje koristi potpuno izoliranu strukturu s T3 bakrenim vodičima i hladno{2}}valjanim laminatima od silikonskog čelika. Sadrži dva namota: ulazni namot niskog-napona i izlazni namot visokog{5}}napona. Elektrostatički oklop postavljen je između nisko-napona i visoko-napona namota te između nisko-napona namota i jezgre. Između visokog i niskog namota postoji magnetska sprega, bez električne veze.
- Nazivni kapacitet: 450kVA
- Izlazni napon: 0~14V fazni napon, 0~24.2V linijski napon (otvoren-krug)
- Izlazna struja: 0–10000A
- Strujni transformatori: LMZ-10000A/5A (tri jedinice)
- CT točnost: Klasa 0,5
- Vrijeme rada: Manje od ili jednako 24 sata
- Način hlađenja: Hlađenje ventilatorom
