Rješavanje uobičajenih pogrešaka u testovima ubrizgavanja primarne struje
Ispitivanje ubrizgavanjem primarne strujeje važna metoda za provjeru učinkovitosti električnih zaštitnih sustava, uključujući strujne transformatore (CT), prekidače, zaštitne releje i sklopne uređaje. Ubrizgavanjem stvarne struje u primarni krug, inženjeri mogu procijeniti radi li kompletan zaštitni sustav ispravno u realnim uvjetima.
Međutim, tijekom puštanja u pogon, održavanja ili laboratorijskog testiranja, inženjeri se mogu susresti s neočekivanim rezultatima ispitivanja kao što su netočna očitanja struje, neuobičajena vremena okidanja ili neuspješne operacije zaštite.
Razumijevanje uobičajenih problema i metoda rješavanja problema može poboljšati učinkovitost testiranja i osigurati pouzdane rezultate.
Kao profesionalni proizvođač električne opreme za ispitivanje,Goldhomepruža napredneSustavi ispitivanja ubrizgavanja primarne strujedizajniran za precizno mjerenje, stabilan izlaz struje i pouzdano testiranje na terenu.
1. Neispravan ispitni strujni izlaz
Uobičajeni simptomi
Jedan od najčešćih problema tijekomTestovi ubrizgavanja primarne strujeje da stvarna izlazna struja ne odgovara traženoj ispitnoj vrijednosti.
Tipični simptomi uključuju:
Trenutni učinak niži od očekivanog
Nestabilna struja tijekom ispitivanja
Poteškoće u postizanju potrebne trenutne razine
Mogući uzroci
Nekoliko čimbenika može uzrokovati neispravan izlaz struje:
Loša veza između ispitnih vodova i terminala opreme
Prevelik kontaktni otpor
Neispravne postavke ispitnog sustava
Nedovoljan kapacitet napajanja
Preopterećenje ispitnog transformatora
Rješenja za rješavanje problema
Inženjeri bi trebali provjeriti:
Kvaliteta kabelske veze
Stanje zatezanja terminala
Trenutne postavke izlaza
Napon napajanja
Kapacitet ispitne opreme
Korištenje pravilno odabranogOprema za testiranje ubrizgavanja velike strujesustav može smanjiti nestabilnost izlaza i poboljšati točnost testa.
2. Zaštitni relej ne radi tijekom ispitivanja
Uobičajeni simptomi
Tijekom ispitivanja primarnog ubrizgavanja, očekivani signal okidanja releja se možda neće pojaviti.
Mogući simptomi:
Relej se ne javlja
Prekidač strujnog kruga se ne aktivira
Funkcija zaštite ne reagira
Mogući uzroci
Uobičajeni razlozi uključuju:
Neispravne postavke releja
Pogrešna konfiguracija omjera CT
Neispravan polaritet CT-a
Greške u ožičenju
Nedovoljna ubrizgana struja
Rješenja za rješavanje problema
Preporučene provjere:
Provjerite postavke relejne zaštite
Potvrdite CT omjer i polaritet
Provjerite spojeve sekundarnog ožičenja
Potvrdite da ubrizgana struja doseže zaštitni krug
Ispitivanje primarnog ubrizgavanja je vrijedno jer provjerava ne samo relej već i cijeli zaštitni put.
3. Netočni rezultati CT mjerenja
Uobičajeni simptomi
Ispitivanje strujnog transformatora može pokazati neočekivane pogreške mjerenja, kao što su:
Netočan CT omjer
Abnormalna sekundarna struja
Nestabilni rezultati mjerenja
Mogući uzroci
Uobičajeni problemi uključuju:
CT polaritet obrnut
Labavi spojevi ožičenja
Netočne CT specifikacije
Zasićenje uzrokovano prekomjernom strujom
Rješenja za rješavanje problema
Inženjeri bi trebali:
Provjerite podatke na natpisnoj pločici CT-a
Provjerite primarne i sekundarne veze
Potvrdite oznake polariteta
Odaberite odgovarajuće razine ispitne struje
Precizna CT verifikacija je bitna jer CT pogreške mogu izravno utjecati na performanse zaštitnog releja.
4. Prekidač strujnog kruga ne isključuje se ispravno
Uobičajeni simptomi
Tijekom ispitivanja prekidača, problemi mogu uključivati:
Operacija odgođenog putovanja
Nema akcije putovanja
Nedosljedno vrijeme putovanja
Mogući uzroci
Mogući uzroci uključuju:
Mehanički problemi u mehanizmu prekidača
Neispravne postavke zaštite
Neispravan krug okidanja
Loš električni kontakt
Rješenja za rješavanje problema
Inženjeri bi trebali pregledati:
Rad okidačkog svitka
Ožičenje upravljačkog kruga
Mehanizam prekidača
Izlazni signal zaštitnog releja
PotpunaSet za ispitivanje ubrizgavanja primarne strujepomaže provjeriti interakciju između zaštitnog releja i prekidača.
5. Prekomjerno zagrijavanje tijekom ispitivanja jakom strujom
Uobičajeni simptomi
Ispitivanja visoke -struje mogu uzrokovati abnormalni porast temperature.
Mogući znakovi:
Ispitni kabeli postaju vrući
Spojne točke se pregrijavaju
Strujni izlaz se smanjuje tijekom testiranja
Mogući uzroci
Glavni uzroci uključuju:
Ispitni kabeli premalih dimenzija
Labavi spojevi
Dugotrajno -testiranje pri visokoj struji
Loša ventilacija
Rješenja za rješavanje problema
Preporučene radnje:
Upotrijebite odgovarajuće kabele-naznačene strujom
Poboljšajte kvalitetu veze
Ostavite dovoljno vremena za hlađenje
Pridržavajte se ograničenja rada opreme
Ispravno upravljanje toplinom poboljšava i sigurnost i pouzdanost ispitivanja.
6. Pogreške mjerenja tijekom testiranja
Uobičajeni simptomi
Rezultati ispitivanja mogu se razlikovati od očekivanih vrijednosti.
Primjeri:
Odstupanje trenutnog mjerenja
Neispravno bilježenje vremena rada
Nestabilno snimanje podataka
Mogući uzroci
Mogući razlozi uključuju:
Problemi s kalibracijom
Greške mjernog senzora
Neispravne postavke instrumenta
Vanjske elektromagnetske smetnje
Rješenja za rješavanje problema
Inženjeri bi trebali:
Provjerite status kalibracije
Provjerite mjerne veze
Potvrdite parametre sustava
Smanjite elektromagnetske smetnje
Točno mjerenje ključno je za pouzdanu procjenu zaštitnog sustava.
Najbolje prakse za izbjegavanje problema primarnog testa ubrizgavanja
Kako bi poboljšali pouzdanost testiranja, inženjeri bi trebali slijediti nekoliko najboljih praksi:
Provjerite veze prije testiranja
Neispravno ožičenje jedan je od najčešćih uzroka neuspjelih testova. Sve primarne i sekundarne veze treba pažljivo provjeriti prije uključivanja sustava.
Odaberite ispravnu ispitnu struju
Ubrizgana struja treba odgovarati zahtjevima opreme i postavkama zaštite.
Održavajte opremu za testiranje
Redoviti pregled:
Ispitni kabeli
Terminali
Mjerni sustavi
Funkcije zaštite
pomaže u sprječavanju neočekivanih kvarova.
Snimite i analizirajte testne podatke
Detaljni zapisi omogućuju inženjerima da usporede rezultate i identificiraju dugoročne-trendove performansi opreme.
Goldhome otopine za testiranje primarnog ubrizgavanja struje
S velikim iskustvom u tehnologiji ispitivanja visokog-napona i visoke-struje,Goldhomepruža profesionalna rješenja za ispitivanje za elektroenergetska poduzeća, laboratorije i elektrotehničke tvrtke.

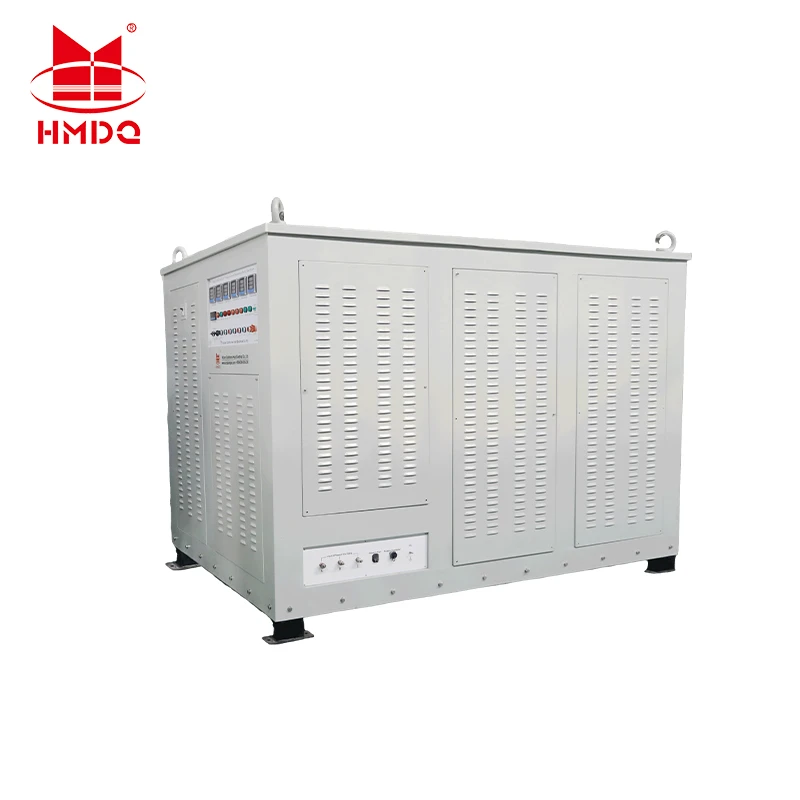

TheGoldhome HMSLQ Series Sustav za ispitivanje primarnog ubrizgavanja strujedizajniran je za:
Ispitivanje prekidača
CT provjera izvedbe
Puštanje u pogon zaštitnog releja
Održavanje trafostanice
Električna laboratorijska ispitivanja
Sustav pruža stabilnu visoku-strujnu izlaznu snagu, precizno mjerenje i pouzdan rad za zahtjevna ispitna okruženja.
Osim togaPrimarna oprema za ubrizgavanje struje, Goldhome također nudi:
AC rezonantni ispitni sustavi
Sustavi za ispitivanje djelomičnog pražnjenja
Oprema za ispitivanje transformatora
Ispitivači izolacijskog otpora
Oprema za ispitivanje visokog napona
Zaključak
Rješavanje problemaTestovi ubrizgavanja primarne strujezahtijeva sustavno razumijevanje trenutne generacije, ispitnih veza, zaštitnih postavki i metoda mjerenja.
Uobičajeni problemi poput neispravnog strujnog izlaza, kvara u radu releja, CT mjernih pogrešaka i problema s okidanjem strujnog prekidača obično se mogu riješiti pažljivom inspekcijom i odgovarajućim postupcima testiranja.
Korištenjem pouzdanihSustavi ispitivanja ubrizgavanja primarne strujei slijedeći profesionalnu praksu testiranja, inženjeri mogu poboljšati točnost testiranja, smanjiti rizike puštanja u pogon i osigurati siguran rad modernih energetskih sustava.
Uz profesionalno iskustvo u električnom ispitivanju,Goldhome nastavlja pružati pouzdana rješenja za ubrizgavanje velike-struje za podršku testiranju i održavanju globalnog elektroenergetskog sustava.
