Pregled proizvoda i primjene

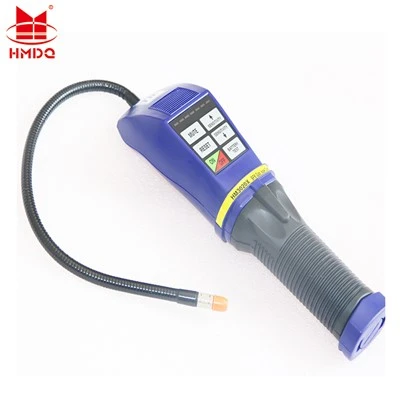

Detektor curenja plina HM3020L, poznat i kao kvantitativni detektor curenja plina SF6, koristi se za otkrivanje curenja u prekidačima strujnog kruga plina SF6. Dizajniran na temelju povratnih informacija brojnih korisnika i prilagođen specifičnim uvjetima elektroenergetskog sustava moje zemlje, HM3020L nadilazi nedostatke stranih proizvoda istovremeno ugrađujući njihove prednosti. Odlikuje se visokom osjetljivošću, dobrom stabilnošću, brzim odzivom, lakoćom rukovanja i širokim radnim rasponom. HM3020L može brzo i točno otkriti točke curenja i godišnju stopu curenja SF6 prekidača i GIS-a. Vrlo je prikladan za upotrebu u odjelima za napajanje, jedinicama za instalaciju i održavanje te institutima za ispitivanje i istraživanje snage.
Tehnički parametar
- Model testera: HM3020L
- Naziv ispitivača: detektor curenja SF6 plina (kvantitativno)
- Minimalna vrijednost detekcije: 0,1 μL/L
- Raspon detekcije: 0-30μL/L;0-200μL/L;0-500μL/L
- Vrijeme odziva:<1 second
- Vrijeme oporavka:<10 seconds
- Pogreška indikacije: Manje od ili jednako ±3%
- Ponovljivost: manje od ili jednako 1%
- Stabilnost: Zero Drift<±1%
- Pomicanje raspona<±1%
- Metoda indikacije: Prikaz instrumenta i zvučni/vizualni signal
- Duljina sonde: 4 metra
- Kontinuirano radno vrijeme: 3 sata
- Napajanje: 220V 50HZ
- Radno okruženje: Temperatura Relativna vlažnost
- Dimenzije: 510*330*480mm³
- Težina: 20 kg
struktura proizvoda
1 Prekidač za otkrivanje
2 Prekidač napajanja
3 strujna utičnica
4 AC osigurač (0,5 A)
5 DC osigurač (5A)
6 domaćin
7 igličasti ventil
8 ručna sonda
9 LCD zaslon
10 gumba
11 Prozor za promatranje ionizacijske komore
12 Plinovod i električna energija
Metode korištenja
1. Uključite napajanje i uključite "Prekidač napajanja." Čut ćete kako se motor pokreće.
2. Nakon što je vakuumska pumpa radila 10 minuta (15-20 minuta ako je temperatura okoline ispod 7 stupnjeva), uključite "Prekidač za otkrivanje." Ako se u prozorčiću iznad sonde vidi slaba, tamnoljubičasta pobudna svjetlost (tj. "paljenje"), a osnovna vrijednost na donjoj strani LCD zaslona je blizu vrijednosti označene na mlaznici instrumenta, tada možete započeti mjerenje. (Velika vrijednost u sredini zaslona nakon-uključivanja je koncentracija SF6 plina u stvarnom vremenu; nije potrebno pregledavati tablicu. Manja vrijednost ispod je osnovna vrijednost, koja se koristi samo kao referenca za stabilnost instrumenta.)
3. Ako ne dođe do "paljenja", možete prstom blokirati ulaz zraka sonde (igličasti ventil) kako biste povećali razinu vakuuma vakuumskog sustava. Ako se "paljenje" još uvijek ne dogodi unutar 10 sekundi nakon blokiranja sonde, pričekajte 10 minuta i zatim ponovno blokirajte sondu na 10 sekundi; u protivnom možete oštetiti relevantne elektroničke komponente. 4. Instrument će se sam-kalibrirati na nulu unutar 60 sekundi od-uključivanja. Ako se nula ne postigne unutar 60 sekundi, držite sondu u zraku i pritisnite gumb "Potvrdi" na nulu.
5. Nakon 10 minuta, kada instrument dosegne određenu razinu vakuuma i osnovna vrijednost se stabilizira, pomaknite sondu na područje koje se testira. Ako dođe do curenja plina, očitanje na LCD zaslonu će se povećati, prikazujući volumetrijsku koncentraciju.
6. Pritisnite "
" za postavljanje točke alarma. Kada izmjerena volumetrijska koncentracija prijeđe točku alarma, instrument će emitirati zvučni signal alarma.
